如何在相同空间里排下四倍像素量？苹果新iPad视网膜显示屏背后的技术

苹果已在北京时间3月8日凌晨2点发布最新的iPad，我们也有全程图文直播。新iPad除对4G网络的支持外，最吸引眼球的可能还是那块分辨率为2048×1536且每英寸有264个像素点的视网膜显示屏。与之对应的iPad 2分辨率为1024×768，每英寸像素点为132个。

我们可以从苹果官方宣传视频或图片中看到，新显示屏确实要比以前的看起来明亮、细腻。但我们自己却无法解释苹果是怎样做到在同样大小的空间里，放进比以前多得多的像素点的。好在我们看到DisplaySearch的一篇博文，从技术的角度做出如下解释。

苹 果采用的是SHA（Super High Aperture，超高孔径）像素设计。SHA是一种增加孔径率的方法，具体操作是：给面板涂上约3微米厚且可自定义图像（photo- definable）的丙烯酸（acrylic）树脂层，以此增加ITO（Indium Tin Oxide，铟锡氧化物）像素电极与信号线之间的垂直孔径。我们曾在TFT LCD工艺流程报告中阐述过。这样做将减少不必要的电容耦合，能使电极延长栅极和数据线路，而不会产生互扰或影响图像质量，从而达到增加孔径面积的目的。

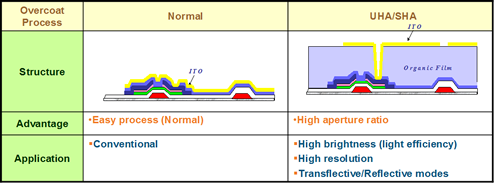

这个描述可能还是不太好懂，不过各位看看下面这张示意图也应该能明白个大概。

事 实上Sharp和JSR多年前就开始倡导这项技术，所以它也并非苹果独创。最初采用这种技术的面板生产过程复杂、成本增加、量产困难，但随着超高分辨率显 示屏在移动设备中应用需求的突显，SHA变成高质量LCD制造业的关键技术。目前已经有25%的LCD采用该技术，未来还将继续增加。
